特点
● 套筒外径9.5mm的小型轻量型。

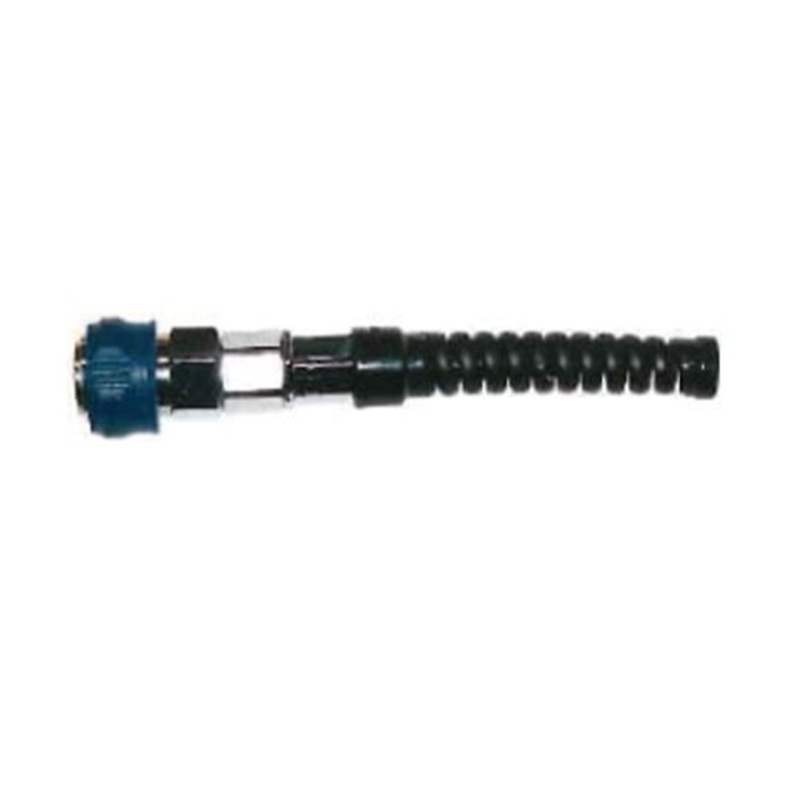

● 带有“TubeFitter”，可实现更加顺畅的配管。
● 插座配备阀门，套筒外径仅9.5mm。
● 只需轻轻一按即可连接插头插座。
● 节省空间的设计，适合在有限空间内进行管道处理。
● 主体采用电镀处理的黄铜制，耐腐蚀性优异。
● ※插座与插头分离时，流体会从插头侧配管流出。
规格

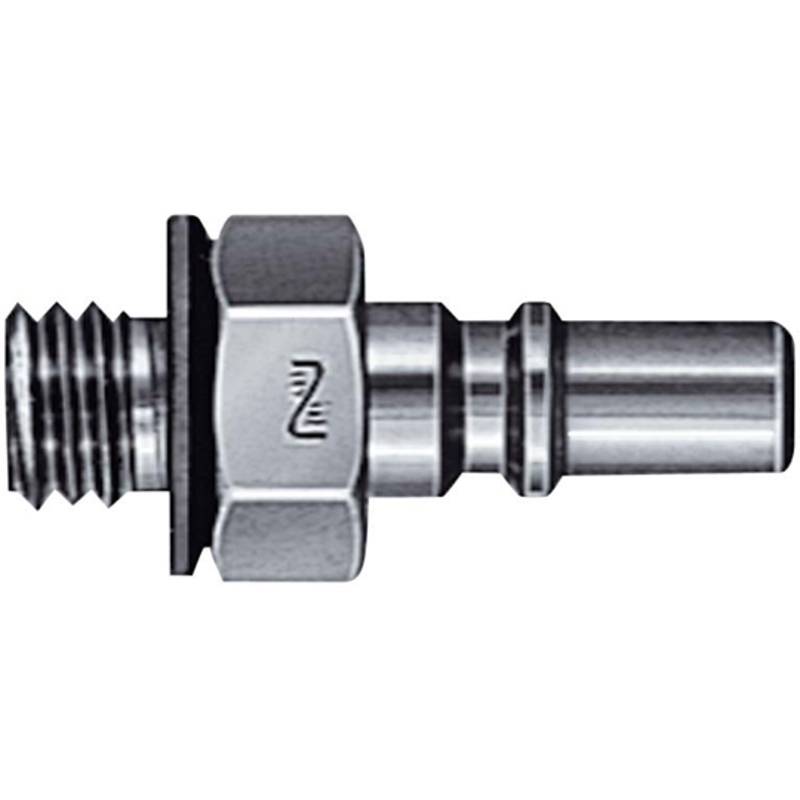

● 插头
● PM型(内螺丝安装用)
● 对方侧安装螺丝尺寸:M5×0.8
● 质量(g):1.9
● 尺寸(L)(mm):17
● 尺寸(C)(mm):9.2
● 尺寸(A)(mm):4.5
● 尺寸(H)(mm):六角7
● 尺寸(T)(mm):M5×0.8
● 尺寸(φB)(mm):2.5
● 最高使用压力:1.0MPa{10kgf/cm2}
● 阀门构造:单向开闭型
● 适用流体:空气・水
● 本体材质
● 耦合器:黄铜(电镀处理)
● 耐压力:1.5MPa{15kgf/cm2}
● 密封垫材质:丁腈橡胶(NBR)
● 标准材质
● 阀门材质:树脂制
● 使用温度范围※:-20~+80°C
● ※可使用的温度范围为:、根据使用条件有所不同。
● 推荐最大拧紧扭矩:1.3N・m{13kgf・cm}
● 兼容性:插座和插头与安装形状无关，均可连接。
● 最小截面积:4.9mm2
● 真空用途适合性:53.0kPa{400mmHg}
● 插座单体时:-
● 插头单体时:-
● 连接时:可使用
