游标卡尺简介
首先，游标卡尺究竟是什么？
游标卡尺是一种将主尺与游标尺一体化的测量工具，在制罐业及车床、铣床加工现场中，是最常使用的基本测量仪器。
游标卡尺的一大特点是具有副尺（游标）刻度
副尺（游标）刻度是一种与刻度配合使用，以便读取更小数值的装置，它是将19毫米（或39毫米）分成20等份（或50等份）的刻度。此时，若为20等分刻度，最小读数值为0.05毫米；若为50等分刻度，则为0.02毫米。另外，游标卡尺的量程规格多样，标准范围是100mm到1000mm。
游标卡尺的种类（机械版）
 |
 |
 |
 |
|
标准型游标卡尺
|
LR游标卡尺
|
表盘式游标卡尺
|
长爪型游标卡尺
|
|
这是最常见的游标卡尺
|
左右手通用，操作自如
|
无需副尺（游标）即可直接读取测量值
|
杆身较长，最适合用于测量深孔部位和大直径工件等的测量
|
游标卡尺的种类（数字版）
 |
 |
 |
 |
|
数字游标卡尺
|
孔距专用数字游标卡尺
|
带超硬刀头的数字游标卡尺
|
数字长尺游标卡尺
|
|
最常见的数字游标卡尺
|
可快速测量孔心距
|
配备硬质合金测头，特别适用于粗糙工件、砂轮、铸件等材料的测量
|
这是一款带有微调功能的游标卡尺，非常适合测量大型工件
|
刻度读取方法（机械版）
测量数值通过读取“主尺刻度读数 + 副尺（游标）刻度读数”获得。如下图所示刻度读数：示例1的测量值为73.00mm，示例2为73.50mm，而示例3的测量值则为73.55mm。
刻度的读取方法
测量值＝主尺刻度+游标尺刻度
读数时，先读取主尺刻度，再将其与副尺（游标）刻度中对齐的刻度值相加，即可得出测量值。
游标卡尺的使用方法
测量数值通过读取“主尺刻度读数 + 副尺（游标）刻度读数”获得。如下图所示刻度读数：示例1的测量值为73.00mm，示例2为73.50mm，而示例3的测量值则为73.55mm。
 |
游标卡尺刻度的读法 |
|

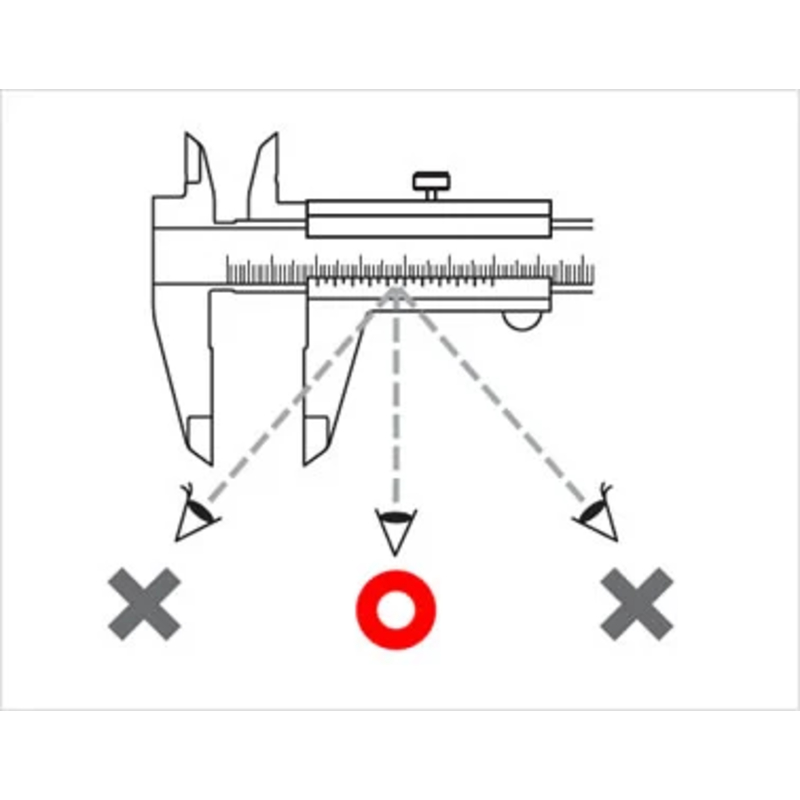

在游标刻度的刻度方向上垂直读取。若测量面未与被测物保持垂直，则会因主尺与副尺（游标）测量面存在高度差而产生视差，导致读数误差。
※为了消除此类由测量者视差引起的误差，才诞生了表盘式游标卡尺和数字式游标卡尺。
|
 |
游标卡尺的测量物件放置方法 |
|
●测量长方体时
应将测量爪与工件的平行表面垂直放置。

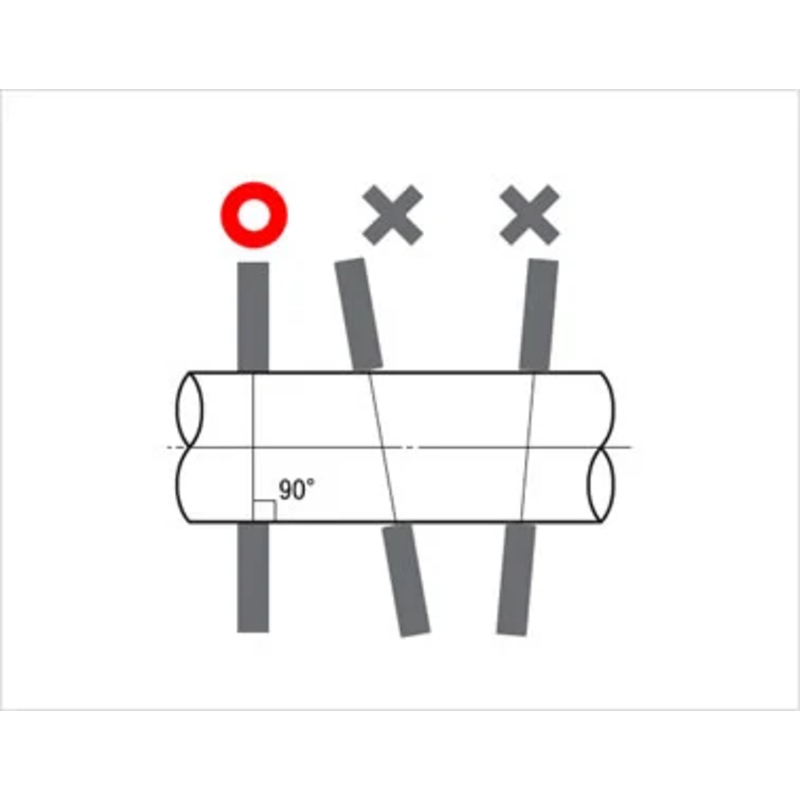

●测量圆柱体时
应使游标卡尺与圆柱体的轴线方向保持直角，再将测量爪贴合工件。
※此时，若直角出现误差，测量值会在较长的一侧（较大的数值）产生误差。
|
阿贝原理
如图1所示，刻度与测量接触部位处于同一直线上的测量仪器，相比图2中非同线布置的仪器，即使滑动部件产生相同角度的倾斜，其引发的测量误差也相对较小。这被称为阿贝原理。
测量压力由滑块承受的游标卡尺，是一种在结构上违背阿贝原则的测量仪器。由于滑块属于可动部件，其内部必然存在一定的配合间隙。该间隙会导致产生与测量方向不一致的力，从而使游标卡尺以被测物为支点向力的方向偏移，致使两个相对的测量爪无法保持平行状态。因此，越靠近测量爪的尖端，误差影响就越大。
另一方面，许多千分尺由于采用了符合阿贝原理的结构设计，因此其误差因素远少于游标卡尺。
※ 通常游标卡尺的测量压力控制在0.98～1.47N（约100克～150克）为宜。
